自 攻 螺 套 使 用 说 明

宣布时间:2024-05-15  浏览:320次
 自 攻 螺 套 使 用 说 明

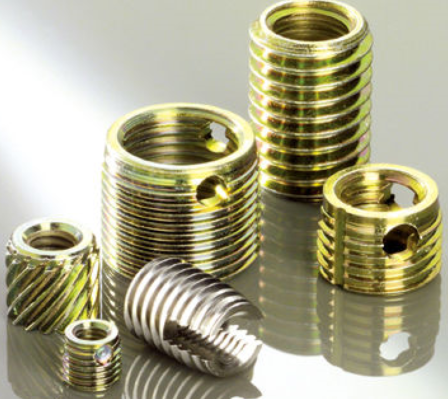

  1、什么是自攻螺套

  自攻螺套也叫自攻牙套,是一种增强内螺纹强度的紧固件,事情原理如衬套。自攻螺套内外都有螺纹,嵌入塑料、铝合金、铸铁、铜等较软质料内,可以形成较高强度的内螺纹孔,自攻螺套(自攻牙套)亦可对已坏的内螺纹进行修复。

  自攻螺套,英文Self-Tapping threaded insert,其特点是配置了内外螺纹并带有切削槽或切削孔。自开发至今,自攻螺套已大宗应用于汽车制造业、轨道车工业、航空航天工业、医疗器材、军工产品、船舶工业和电子仪表等多种生产领域。


  2、自攻螺套特点

  a、自攻螺套接纳不锈钢303,外貌可钝化处理。碳钢1215# 外貌镀锌。

  b、工件母材内孔不必攻丝。

  c、自攻螺套没有锁紧功效。

  d、自攻螺套头部有两个切削槽或三个切削孔,具有自攻特性,容易装配。但要注意装置开始时,决不可歪斜,先用丝锥攻两个引导牙,再装自攻螺套,以便包管笔直度。

  e、硬度HB187~230(转换约HRC15~22),光洁度3.2。

  3、自攻螺套常用型号

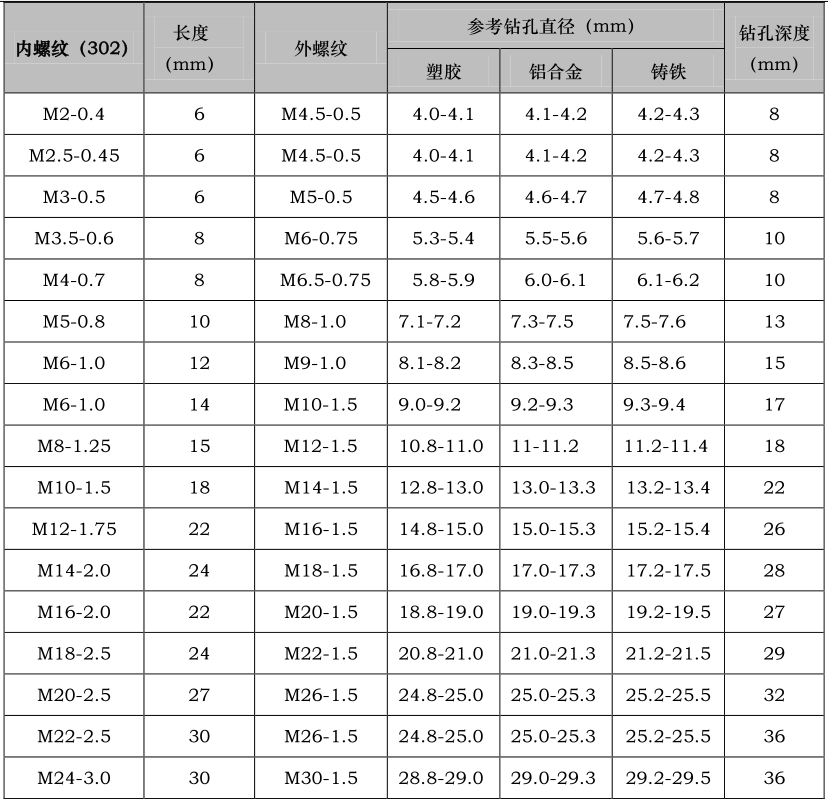

  3.1、302/303型(开槽型)

  该产品带有两个切削槽,槽子部位进孔后有微量收缩变小,螺钉装拆时切削槽里面尖边容易剐蹭划伤螺钉螺纹外貌,造成咬死。

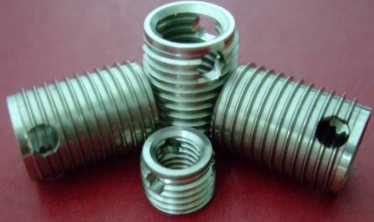

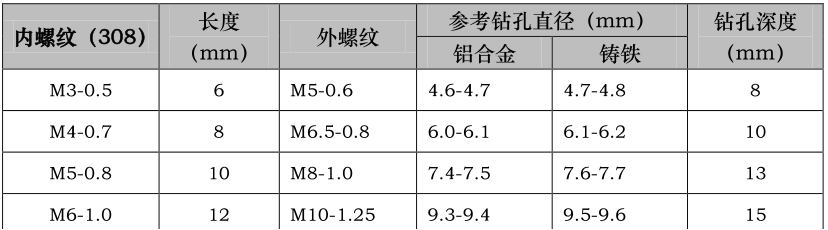

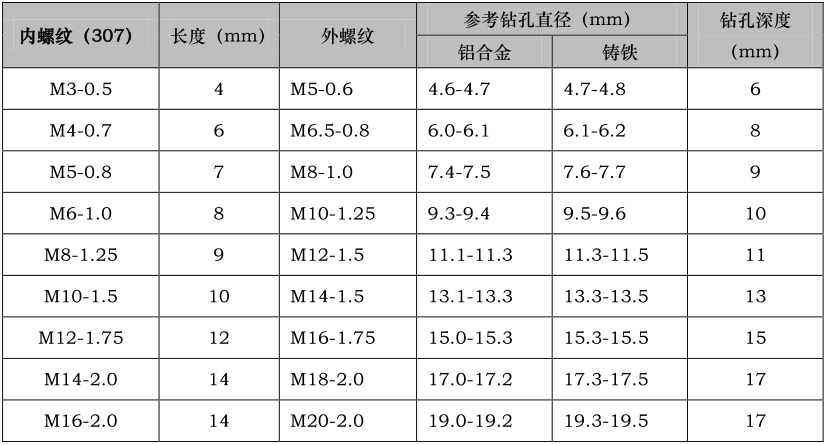

  3.2、307/308型(三孔型)

  该产品带有三个切削孔。





  4、自攻螺套装置说明

  4.1. 装置前准备

  自攻螺套装置可用手动也可用机械,装置前推荐使用合适的润滑剂进行预润滑。好比关于未淬火的中硬轻金属,可以使用切削液、酒精或煤油进行润滑;关于韧性轻金属和铸铁,使用带5%到8%的切削液。

  4.2. 少量装置

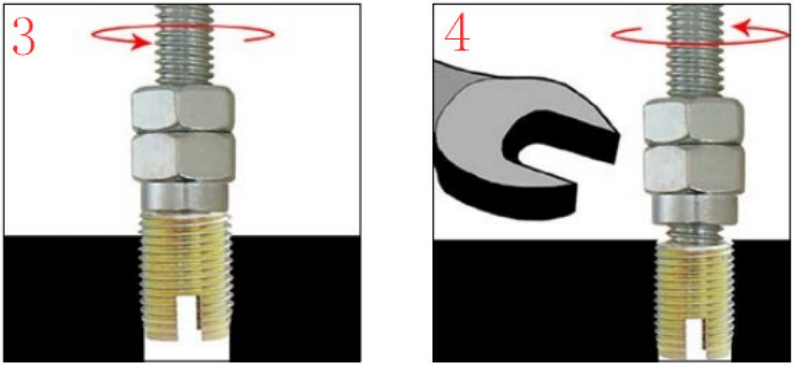

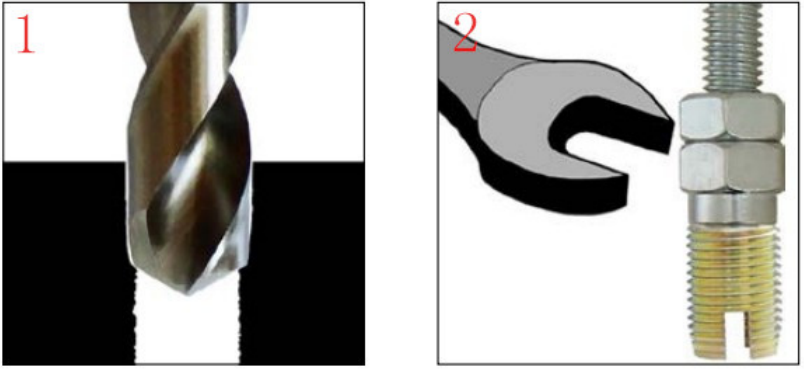

  当装置数量较少时,可以接纳简易装置的要领,即接纳对应规格螺栓加螺母的要领,将自攻螺套牢固在对应型号的螺栓上,用同型号的螺母牢固,使三者成为一个整体,再用扳手把自攻螺套拧入底孔,把螺栓退出来即可,具体操作见下图。



  4.3. 批量装置

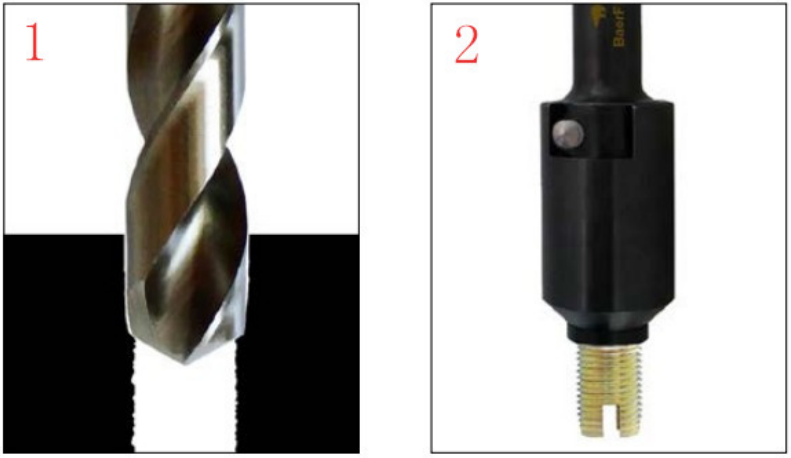

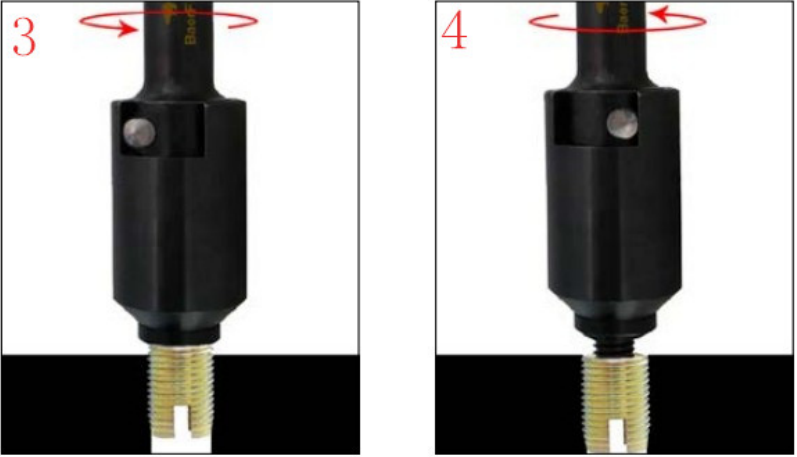

  当装置数量较多时,可接纳专用的机械工具。首先把自攻螺套装置到专用工具上,再将装好自攻螺套的工具旋入预置孔内1圈左右,在确保工具与预制孔端面笔直后再徐徐将自攻螺套旋入,当自攻螺套端面低于预制孔端面0.2mm左右时,停止旋入并反向将专用工具旋出。自攻螺套装置工具尾端有一六角头,可手动也可接电动或气动工具。具体操作见下图。
